机械性能

• 机械寿命

  500次循环插拔

• 冲击

  3ms半正弦波 加速度峰值300G 振动

  正弦振动 频率10Hz～2000Hz 加速度294m/s²

  随机振动 频率100Hz～1000Hz 功率谱密度

  1G²/Hz

环境性能

• 温度范围

  B类 -65℃～+175℃

  E、F类 -65℃～+200℃

• 盐雾：按GJB1217方法1001进行试验

  B类  500h       E类  500h

  F类  48h

电气性能

• 耐电压：V

工作等级	M	N	Ⅰ	Ⅱ
海平面	1300	1000	1800	2300
21000m	800	600	1000	1000

•绝缘电阻：

  正常条件≥5000MΩ

  潮湿条件≥100MΩ

• 接触件接触电阻及额定电流：

接触件规格	工作直径 mm	接触电阻 mΩ	额定电流 A
22D	Φ0.76	≤12	5
20#	Φ1.00	≤5	7.5
16#	Φ1.60	≤2.5	13
12#	Φ2.40	≤1.5	23
10#	Φ3.15	≤1.0	40

电磁干扰屏蔽：

  100MHz～1GHz时，最小衰减为85dB

  1GHz～10GHz时，最小衰减为50dB

• 外壳间电连续性

  B类≤2.5mΩ     E类≤50mΩ

  F类≤1.0mΩ

其它性能

• 相对湿度：40℃时达98% • 工作高度：≤30480m • 具有良好的防潮湿、防盐雾、防霉菌、防砂尘等性能

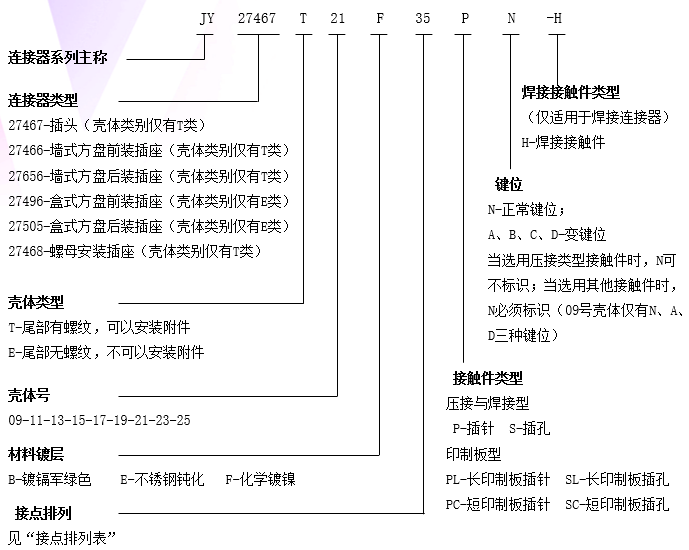

型号命名

型号标记示例

 JY27467T21F35PN-H：JY系列插头，壳体尾部带螺纹，可以安装附件，21号壳体，壳体镀层为铝合金化学镀镍，35号接点，接触件为插针， N键位，端接方式为焊接。焊接接触件仅适用于焊接连接器。

——————————————————————————————————————
