产品简介
K2系列高速背板连接器
芯瑞科技K2系列高速背板连接器设计用于支持高速数据传输，满足现代电子系统对数据传输速率和带宽的高要求。通过采用先进的接触技术和材料，K2系列连接器能够提供稳定的信号连接，减少信号衰减和干扰。同时它还具备电磁屏蔽功能，有助于提高系统的电磁兼容性（EMC），满足各种电磁兼容性标准和法规要求。其良好的热导性，可以在传输高速数据的同时帮助散热，提高连接器的热稳定性。
型号列表
电气和环境性能符合IEC61076-4-101
采用高可靠的双曲面线簧孔，适用于强振动冲击的恶劣环境
适用于母板与子板之间的高速数据传输
良好的信号完整性
传输速率可达3.125Gbps
可用于航空、航天和舰船等军工领域
采用簧爪孔、提高接触可靠性
K2系列连接器采用高可靠的线簧插孔，可满足高强度的振动、冲击等恶劣环境的工作条件，振动、冲击条件远高于普通片簧结构产品，且机械寿命在5000次以上，远高于普通片簧结构产品的500次。
性能对比
主要性能 | 普通片簧结构 | K2系列 |
机械寿命 | 500次 | 5000次 |
振动 | 10Hz～2000Hz，196m/s2 | 10Hz～2000Hz，0.4G2/Hz |
冲击 | 490m/s2 | 980m/s2 |

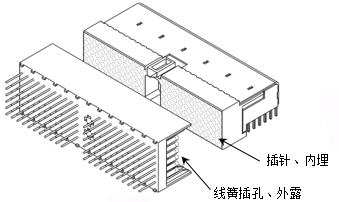

针孔反装，提高使用可靠性
K2系列连接器插座（背板端连接器）采用插孔外露结构，插头（插件板端连接器）采用插针内埋结构，提高外漏部分结构强度，在插合、分离过程中，避免了普通片簧连接器因插针外漏，强度较低，意外磕碰引起的插针弯曲、断裂等问题。

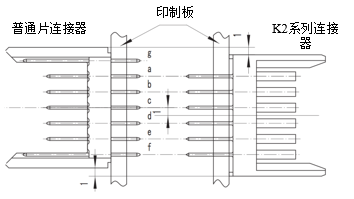

K2系列与普通片簧结构插座安装对比
a～e排为信号接触件，f、g排为屏蔽接触件，当K2系列连接器于普通片簧结构连接器的信号接触件重合时，由于两种连接器的结构区别，此时两连接器外壁会有1mm的偏差，具体相对位置如下图所示。
传输性能
传输速率：3.125Gbps
差分特性阻抗：100Ω
串扰：优于-30dB
机械性能
• 机械寿命：5000次循环插拔
• 冲击：6ms后锋锯齿波， 980m/s²
• 振动：正弦 10Hz～2000Hz，加速度196m/s²；
随机 10Hz～2000Hz，功率谱密度0.4g²/Hz
电气性能
• 耐电压：常温常压 1000V AC；
低气压（30KPa）100V AC
• 接触电阻：≤25mΩ
• 绝缘电阻：≥5000MΩ
• 额定电流：1A
环境性能
• 工作温度： -65℃～+125℃ • 耐液：耐多种燃料、冷却剂、溶剂
• 湿热：按GJB 1217A，交变湿热10d • 阻燃性：10s内自然熄灭
• 盐雾：48h

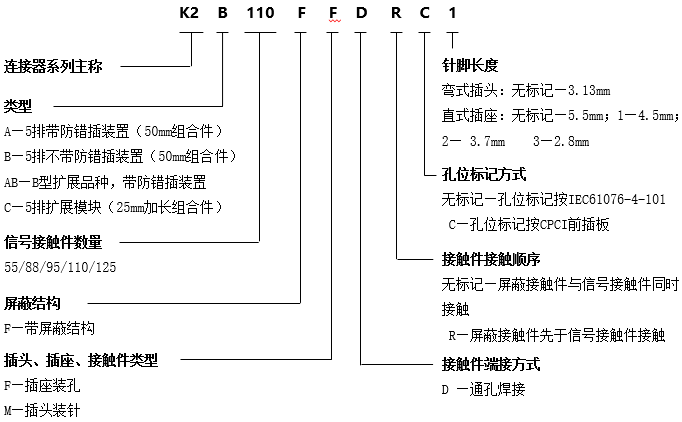

型号命名
型号标记示例
K2B110FMDC：K2系列电连接器，5排不带防错插结构，110芯信号接触件，有屏蔽机构，插头装针，通孔焊接端接形式，屏蔽接触件与型号接触件同时接触，孔位标记符合CPCI。
K2B110FFDC：K2系列电连接器，5排不带防错插结构，110芯信号接触件，有屏蔽机构，插座装孔，通孔焊接端接形式，屏蔽接触件与型号接触件同时接触，孔位标记符合CPCI，针脚长度5.5mm。
——————————————————————————————————————
