EPON OLT收发器模块专为千兆以太网无源光网络（EPON）20km传输而设计。该模块集成了1490nm连续模式发射器和1310nm突发模式接收器。发射部分采用1490nm DFB激光器和一个集成激光驱动器，设计在任何单一故障下均为一级眼安全。激光驱动器包含自动功率控制（APC）和温度补偿功能，用于保持发射光功率和消光比在温度和老化过程中保持恒定。

接收部分使用集成的APD和BM前置放大器，它们安装在一起。该模块具有指示接收器突发功率检测信号的功能。接收器包括数字化突发模式光功率监测功能，该功能通过系统提供的触发输入，直接将接收到的ONU光功率转换为数字形式。当检测到触发上升边沿时，DDM处理器开始突发光功率转换，突发光功率转换时间后，数字结果可通过DDM接口获取。触发脉冲宽度应大于突发光功率转换保持时间。集成的波分复用耦合器可以区分1310nm输入光和1490nm输出光。金属封装保证了优异的电磁干扰（EMI）和电磁兼容性

特征：

• 符合IEEE 802.3-2008标准的1000BASE-PX20/PX30 EPON OLT侧应用

• 对称1.25Gbps的上行/下行双向传输

• 使用1490nm DFB激光器连续发射器和1310nm APD-TIA突发模式接收器

• SFP封装，带有SC接口

• +3.3V单一电源供电

• 工作箱温度：标准：0~70°C；工业：-40~85°C

• 优秀的电磁干扰（EMI）和电磁兼容性（EMC）特性

• 符合SFF-8472标准的数字诊断接口

• 符合RoHS 2.0标准

应用：

• 符合IEEE 802.3ah标准的1000BASE-PX20+/PX20++/PX20+++/PX30+/PX30++/PX30+++应用

订购信息表：

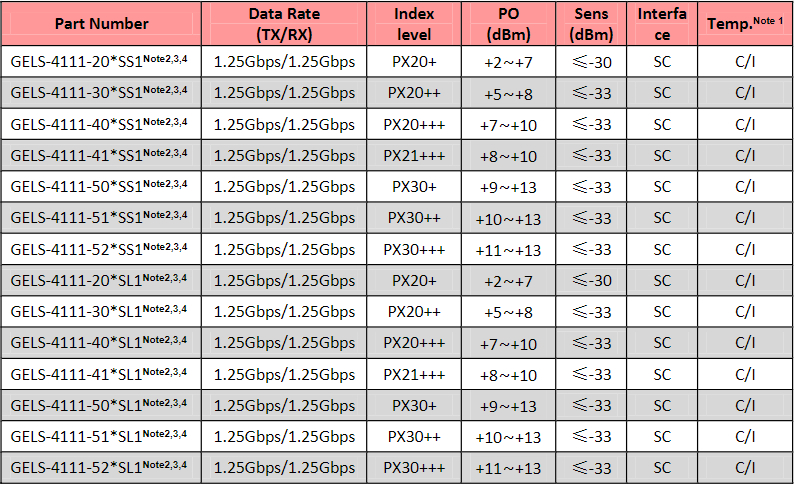

Table-1.1-Order Information(TX Power A/W Thresholds 1LSB=0.1uW，TX Bias A/W Thresholds 1LSB=2uA)

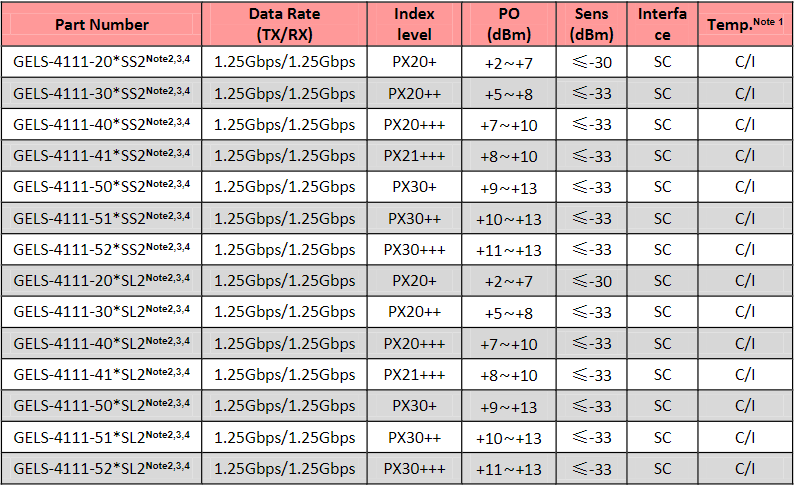

Table-1.2-Order Information (TX Power A/W Thresholds 1LSB=0.2uW，TX Bias A/W Thresholds 1LSB=4uA)

Note：

1. Temp指的是工作箱温度范围。

2. 接收器信号检测
   S: RX-SD（RX-SD=0：信号丢失；RX-SD=1：信号有效）
   L: Rx-LOS（RX-LOS=0：信号有效；RX-LOS=1：信号丢失）

3. TX功率和偏置A/W阈值

1. TXPowerA/W阈值1LSB=0.1uW，TXBiasA/W阈值1LSB=2uA；

2. TXPowerA/W阈值1LSB=0.2uW，TXBiasA/W阈值1LSB=4uA。

4. *=C: 工作箱温度（标准）
   标准：0~70°C
   *=I: 工作箱温度（工业）
   工业：-40~85°C

——————————————————————————————————————
